Vierkantstifte

Ebenso wie der Türgriff ist der Vierkantstift ist ein unverzichtbares Element jeder Garnitur: er verbindet die beiden Griffe der Innen- und Außenseite einer Tür und sorgt dafür, dass diese geöffnet oder geschlossen werden kann. Auch bei der Renovierung oder Nachrüstung einer älteren Tür spielt der Vierkantstift als Ersatzteil eine wichtige Rolle.

Artikel 1-28 von 30

Aufsteigend sortieren Absteigend sortieren
  1. Wechselstift mit Schraube, M12-Gewinde von Jatec
    Wechselstift mit Schraube, M12-Gewinde von Jatec
    Ab: 12,00 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

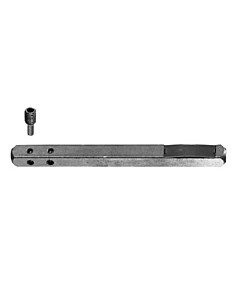

  2. Drückerstift 10 auf 8 mm abgesetzt mit 2 Schrauben von Jatec
    Drückerstift 10 auf 8 mm abgesetzt mit 2 Schrauben von Jatec
    Ab: 5,80 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  3. Drückerstift mit 2 Schrauben von Jatec
    Drückerstift mit 2 Schrauben von Jatec
    Ab: 5,40 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  4. Wechselstift 10/8 mit Schraube, M12-Gewinde von Jatec
    Wechselstift 10/8 mit Schraube, M12-Gewinde von Jatec
    Ab: 9,00 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  5. 8mm Patentstift für einseitige Drückermontage von Südmetall
    8mm Patentstift für einseitige Drückermontage von Südmetall
    6,40 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  6. 10mm Patentstift für einseitige Drückermontage von Südmetall
    10mm Patentstift für einseitige Drückermontage von Südmetall
    Ab: 8,10 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  7. FSB - Vierkant-Vollstift 9 x 9 mm (Feuerschutzschlösser)
    FSB - Vierkant-Vollstift 9 x 9 mm (Feuerschutzschlösser)
    Ab: 6,10 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  8. FSB Patentstift 9 mm für einseitig gebohrte Türen
    FSB Patentstift 9 mm für einseitig gebohrte Türen
    Ab: 13,60 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  9. FSB Patentstift 10 mm für einseitig gebohrte Türen
    FSB Patentstift 10 mm für einseitig gebohrte Türen
    Ab: 13,60 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  10. FSB Patentstift 8/10 mm für einseitig gebohrte Türen
    FSB Patentstift 8/10 mm für einseitig gebohrte Türen
    Ab: 18,80 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  11. FSB Patentstift 8 mm für einseitig gebohrte Türen
    FSB Patentstift 8 mm für einseitig gebohrte Türen
    Ab: 12,90 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  12. FSB 05-0102 Stabilstift für die Fertigung eines Drückerpaares
    FSB 05-0102 Stabilstift für die Fertigung eines Drückerpaares
    Ab: 11,70 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  13. FSB Stabil-Wechselstift m. Rolle für drehbare Lagerung Knopfhals
    FSB Stabil-Wechselstift m. Rolle für drehbare Lagerung Knopfhals
    Ab: 12,90 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  14. FSB - Vierkant-Vollstift 8 x 8 mm
    FSB - Vierkant-Vollstift 8 x 8 mm
    Ab: 5,80 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

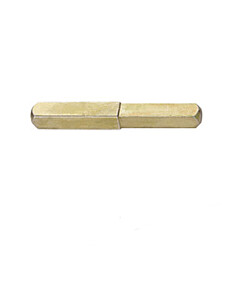

  15. FSB - Einseitig abgesetzter Vollstift 8/10 mm
    FSB - Einseitig abgesetzter Vollstift 8/10 mm
    Ab: 8,20 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  16. 8/10mm Patentstift für einseitige Drückermontage von Südmetall
    8/10mm Patentstift für einseitige Drückermontage von Südmetall
    Ab: 8,20 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  17. Fenstergriff Stiftverlängerung von FSB
    Fenstergriff Stiftverlängerung von FSB



    7,30 €

    Inkl. 19% MwSt., zzgl. Versandkosten

  18. FSB - Einseitig abgesetzter Vollstift 8/9 mm
    FSB - Einseitig abgesetzter Vollstift 8/9 mm
    Ab: 10,30 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  19. 8,5/8 mm Patentstift (Ö-Norm) für einseitige Drückermontage von Südmetall
    8,5/8 mm Patentstift (Ö-Norm) für einseitige Drückermontage von Südmetall
    Ab: 7,80 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

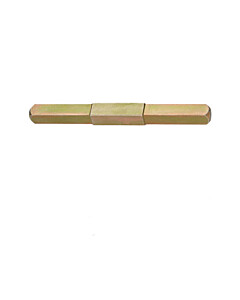

  20. FSB - Beidseitig abgesetzter Vollstift mit Vierkantstärke 8/9/8 mm
    FSB - Beidseitig abgesetzter Vollstift mit Vierkantstärke 8/9/8 mm
    Ab: 5,80 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

  21. FSB - Beidseitig abgesetzter Vollstift mit Vierkantstärke 8/10/8 mm
    FSB - Beidseitig abgesetzter Vollstift mit Vierkantstärke 8/10/8 mm
    Ab: 10,40 € Preis variiert je nach Ausführung.

    Inkl. 19% MwSt., zzgl. Versandkosten

Keine weiteren Produkte
Artikel pro Seite

Das passende Modell für Ihre Tür

In Deutschland sind die Maße von Vierkantstiften genormt, sodass sie mit möglichst vielen Türen kompatibel sind: Bei Zimmertüren beträgt das Vierkantmaß 8 mm, bei Haustüren ebenfalls 8 mm oder auch 10 mm. Stifte für Brandschutz- und Paniktüren besitzen dagegen einen Durchmesser von 9 mm. Die Brandschutz- und Panikstifte dürfen nicht verändert werden (z. B. Verstärkung durch eine Hülse), da sonst das Prüfzertifikat der Garnitur entfällt.

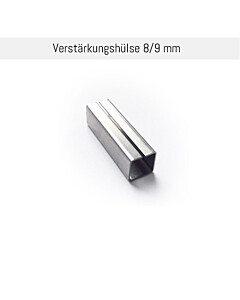

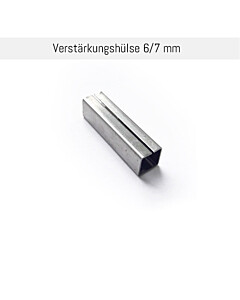

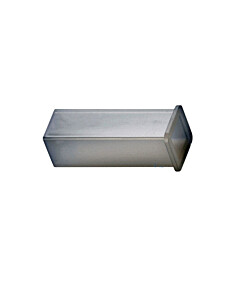

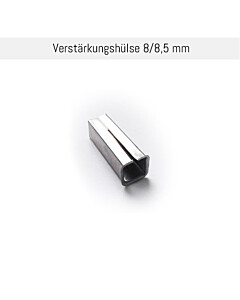

Für den Fall, dass der Vierkant zu dünn gewählt wurde, gibt es die Möglichkeit, den Durchmesser mithilfe einer Verstärkungshülse anzupassen. Außerdem wird die Verstärkungshülse dafür wichtig, da die Griffaufnahmen nur noch mit 8 mm produziert werden. Das bedeutet, wenn die Schloßnuß in der Haustür eine Stärke von 10 mm benötigt, wird hier mit einer Verstärkungshülse von 8 auf 10 mm ausgeglichen.

Da die Dicke der jeweiligen Tür variieren kann, muss der Stift außerdem lang genug sein, um das Aufstecken der Griffe zu ermöglichen. Aus diesem Grund sind Vierkantstifte zusätzlich in unterschiedlichen Längen erhältlich. Der Drückerstift sollte im Regelfall bei einer Drückergarnitur beidseitig ungefähr 2 – 3 cm hervorstehen, damit die Griffe mittels der Madenschraube befestigt werden können. Diese Vorgabe sollte möglichst nicht überschritten werden, da die Griffe bei einem zu langen Vierkant nicht mit der Tür abschließen und wieder gekürzt bzw. ausgetauscht werden müssen. Für Zimmertüren wird in der Regel der Drückerstift mit 90 – 100 mm ausgeliefert für die Standard-Türstärken 38 – 42 mm. Der Drückerstift ist als Vollstift, als Stift mit Schlitz erhältlich oder mit einer exzentrischen Bohrung erhältlich.

Einige Türen, wie manche Haustüren, sind dagegen nur einseitig mit einer Türklinke versehen, während sich auf der anderen Seite ein Knauf befindet. Für diese Türarten existieren spezielle Vierkantstifte, um das Betätigen der Klinke zu ermöglichen.

Der Patentstift ist für die Montage von Innen mit einer halben Türgriff-Garnitur und von außen mit einer Stossgriff-Stange vorgesehen. Er hat für die Außenseite eine Kralle, die mittels einer winzig kleinen Schraube von der Innenseite der Tür eingefahren wird, um die Stift durch die Vierkantnuß des Schlosses zu schieben. Danach wird die Kralle ausgefahren, damit diese sich hinter dem Schloß verankert. Von der Außenseite ist der Stift nicht zu sehen und es ist auch keine Bohrung nötig, so dass der Stossgriff einseitig unsichtbar anbringbar ist.

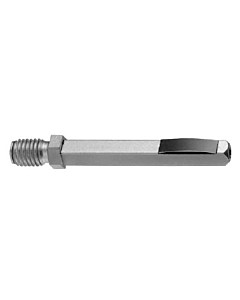

Für Schutzgarnituren werden Rollen-Wechselstifte benötigt. Diese haben am Ende eine M12- oder M10 Gewindeschraube, die in den feststehenden Knopf gedreht werden. Auf diese Weise wird die Bewegung des Vierkantstiftes durch den Griff ausgeglichen und der feststehende Knopf wird nicht bewegt.

Wie funktioniert ein Vierkantstift?

Der auch als Drückerstift bezeichnete Vierkantstift verbindet den Türgriff mit der sogenannten Schlossnuss. Beim Drücken des Griffs dreht sich der Stift, während die Schlossnuss dabei die Bewegung auf die Schlossfalle überträgt. Diese wird dadurch aus dem Schließblech gezogen und ermöglicht so das Öffnen oder Schließen der Tür.

So werden Drückerstifte richtig montiert

Bei der Montage einer neuen Garnitur kommt ein Vierkant erst nach dem Anbringen von Schloss und Schlüsselloch zum Einsatz: Der Stift wird in einen der beiden Türgriffe gesteckt und durch das quadratische Loch der Schlossnuss geschoben. Hier ist es ganz wichtig darauf zu achten, dass bei einem exzentrischen oder Schlitz-Vierkantstift der Schlitz bzw. das exzentrische Loch zur Seite der Griff-Madenschraube zeigt. Der Türgriff wird mittels der Madenschraube mit dem Vierkant verbunden und die kleine Madenschraube spreizt beim Spaltstift den Stift auseinander, so dass dieser nicht wieder herunterrutschen kann. Beim exzentrisch gebohrten Stift bricht die Madenschraube durch die dünne Eisenseite zum Loch durch und bekommt so Halt. Auch hier ist damit ein Herunterrutschen des Griffes vom Vierkant verhindert.

Im Anschluss daran verbindet man den zweiten Griff mit dem anderen Ende des Stifts. Nach dem Aufstecken der Türgriffe werden diese mittels Schrauben an dem Vierkantstift befestigt. Handelt sich um den Austausch eines alten Stifts – zum Beispiel infolge einer Türrenovierung – ist die Vorgehensweise dieselbe. Man sollte jedoch darauf achten, dass die Maße des alten und neuen Stifts genau übereinstimmen. Wird eine ältere Garnitur auf eine neue, dickere Tür montiert, kann es vorkommen, dass der bisherige Vierkant zu kurz ist. In diesem Fall muss der alte Stift durch einen längeren ersetzt werden.
