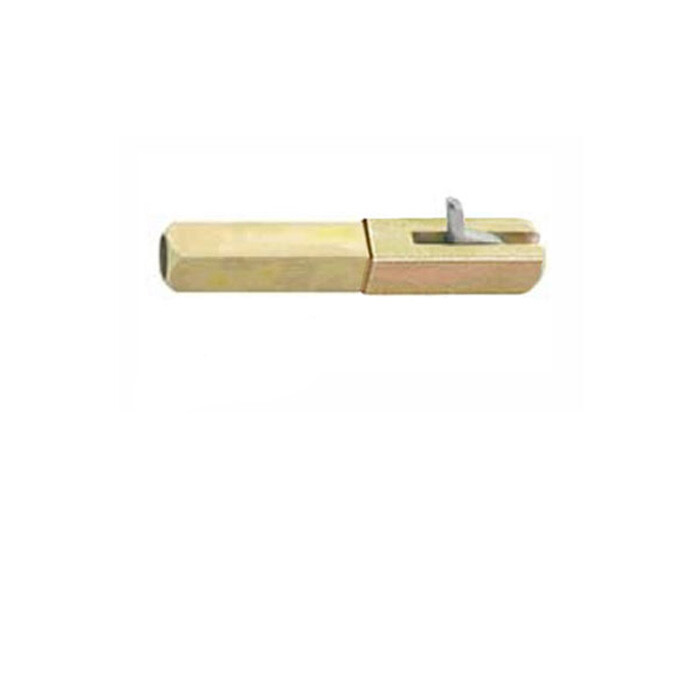

FSB Patentstift 8/10 mm für einseitig gebohrte Türen

FSB-Patentstift für einseitig durchbohrte Türen.

Achtung!

Umtausch und Rücknahme ausgeschlossen.

Vierkantstift für:
-außen Stossgriff
-innen Halbgarnitur

Dieser Stift fasst hinter die Schloßnuß und betätigt dieses bei Gebrauch des Drückers bzw. des drehbaren Knopfes.

Vierkantstift:
8 mm Drückerloch / 10 mm Schlossnuss

Bei der Auswahl des richtigen FSB-Patentstiftes bitte am Maß X orientieren. Das Maß X ist die Entfernung
von der Oberkante der Schild- oder Rosettenführung bis zur Oberkante der Schlossnuss. (siehe Foto uns Zeichnung unten)

Größen: (Maß X siehe Foto unten)

8/10 x 65 mm (Maß X = 25 - 29 mm)
8/10 x 70 mm (Maß X = 30 - 34 mm)
8/10 x 75 mm (Maß X = 35 - 39 mm)
8/10 x 80 mm (Maß X = 40 - 44 mm)

Weitere Abbildung unten:
-Schema zur Bestimmes des Masses X
