Schutzgarnitur 952-917 mit KZS Ultra Messing von Jatec

Farbe: Ultra Messing
Schutzgarnitur System GF2, geprüft nach ES2/WK3 mit Kernziehschutz/Zylinderabdeckung.

Prüfzertifikat: Bitte hier klicken

Explosions-Zeichnung: Bitte hier klicken

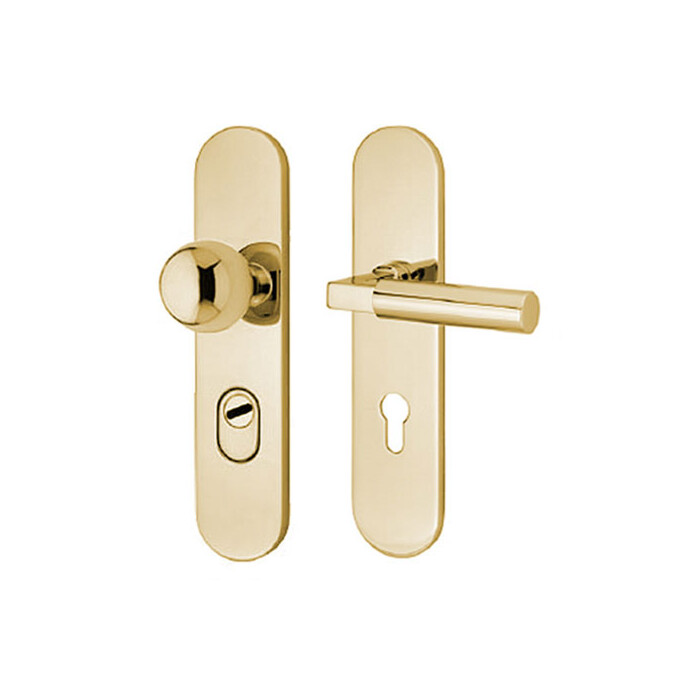

Set bestehend aus
- Außenschild mit Knopf,
- Innenschild mit Türgriff (hier mit Drücker Bauhaus)
Garnitur mit Kernziehschutz für Zylinderüberstand 10 - 15 mm

Außenschild:
Schildbreite: 55 mm
Schildlänge: 248 mm
Schildtiefe: 15 mm

Auch Einzelteile erhältlich!
Andere Innengriffe aus dem Jatec Programm möglich.

Ausführung:
Wohnungseingangstür 72 mm PZ, Vierkant 8 mm,
für Türstärken 38 - 52 mm.

Haustür 92 mm PZ, Vierkant 10 mm,
für Türstärken 68 - 82 mm
Bitte Türstärke angeben!

Bitte beachten Sie, dass die Türstärke für den Vierkantstift benötigt wird. Die Schrauben sind bei der Montage vor Ort zu kürzen.

Weitere Abbildungen unten:
-technische Zeichnung Aussenschild
-technische Zeichnung Innenschild
-Detailabbildung Knopf mit Bemaßung
