Lagerware
Lieferzeit: 2-3 Tage bei Ihnen
Ab 29,30 €
inkl. MwSt. zzgl. Versandkosten
Lieferzeit: 2-3 Tage bei Ihnen
Ab 29,30 €
inkl. MwSt. zzgl. Versandkosten
Muster
?

Hinweise:

  • Wir versenden je nach Bedarf maximal drei (3) Garnituren portofrei zur Ansicht
  • Wir berechnen 50% des Warenwertes als Kaution (Das entspricht 14,65 € auf den Basisartikel - abweichend bei anderer Konfiguration)
  • Der Musterversand erfolgt einmalig pro Kunde
  • Erfolgt nach Musterversand kein Folge-Auftrag (Mindestbestellwert 50,- Euro), berechnen wir 20 Euro als Aufwandsentschädigung

Versandfertig in 2-4 Tage Werktagen

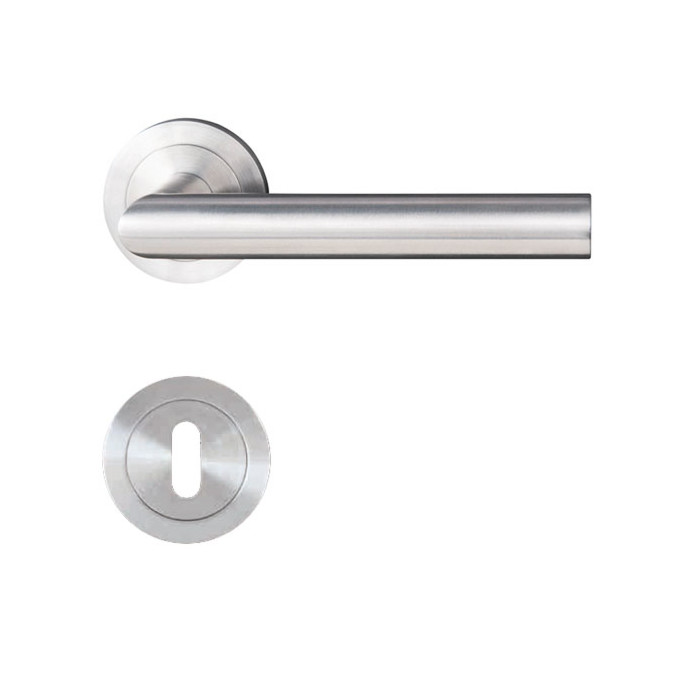

Ferrara Rosettengarnitur Edelstahl matt von Griffwelt

Ferrara Rosettengarnitur Edelstahl matt aus der Serie Classic Line von Griffwelt

3-teilige Schraubrosettentechnik,
Drücker mit Hochhaltefeder, fest/drehbar gelagert.

Klassifizierung: DIN EN 1906: 2012 Gebrauchskategorie 3 (GK 3): Häufige Benutzung durch Publikum oder anderen Personen mit geringer Motivation zur Sorgfalt und bei denen ein hohes Risiko falscher Anwendung besteht (z. B. Bürogebäude mit Publikumsverkehr).
Farbe: Edelstahl matt

Maße:
Rosettendurchmesser Ø 52 mm
Drückerlänge 135 mm
Drückertiefe 68 mm
Drückerdurchmesser Ø 20 mm

Für Standardtürstärken von 38 - 42 mm.

In folgenden Ausführungen erhältlich:
Buntbart-Garnitur BB
Prolilzylinder-Garnitur PZ
WC/Bad mit Verriegelung
WE Wechselgarnitur  PZ 8/72mm: außen Knopf / innen Drücker linkszeigend  (Achtung: geänderte Lieferzeit: 10-14 Tage Lieferzeit !)
WE Wechselgarnitur  PZ 8/72mm: außen Knopf / innen Drücker rechtszeigend   (Achtung: geänderte Lieferzeit: 10-14 Tage Lieferzeit !)

Auch in Ö-Norm erhältlich:  (Achtung - geänderte Lieferzeit bei Ö-Norm: 10-14 Tage Lieferzeit !)
Buntbart-Garnitur BB (90 mm Distanz, Stift 8 mm inkl. Hülse 8/8,5 mm)
Profilzylinder PZ (88 mm Distanz, Stift 8 mm inkl. Hülse 8/8,5 mm)
WC/Bad (90 mm Distanz, Riegel 7 mm)
WE Wechselgarnitur mit PZ 8,5/88mm: außen Knopf / Innengriff linkszeigend
WE Wechselgarnitur mit PZ 8,5/88mm: außen Knopf / Innengriff rechtszeigend

Der Lieferumfang beinhaltet eine Garnitur für eine Tür inklusive Schlüsselrosetten (nicht abgebildet).

Weitere Abbildungen:
-Draufsicht
-technische Zeichnung
-Buntbart-Rosette
-WC-Rosetten
-Knopf der WE-Garnitur
-Verpackung

Griffwelt Trionfo Round  - Montagefreundliche 3-teilige Schraubrosette

Einfach - Schnell- Sicher

- 3-teilige Schraubrosette ohne sichtbare Verschraubung

- dezente Optik durch 8 mm Rosettenhöhe

- Drücker mit Hochhaltefeder (fest/drehbar gelagert)

- Befestigung der Madenschraube UNTEN

- hochwertiger Edelstahl der Güteklasse 304/V2A

- Klassifizierung gemäß DIN EN 1904: 2012 / GK3



Griffwelt Trionfo Round -  3-teilige Schraubrosette - Technik Griffwelt Trionfo Round -  3-teilige Schraubrosette - Technik
Griffwelt Trionfo Round - 3-teilige Schraubrosette - Technik

Montageanleitung:

1. Vierkantstift in die Vierkantnuß des Schlosses stecken und mit aufgesteckter Montageschablone mit Hilfe der Millimeterskala ausrichten.

2. Die Montagepunkte genau nach Schablone anzeichnen und den Vorgang auf der anderen Türseite wiederholen.

3. Drückerstift entfernen.

4. Bei Verwendung der Durchzugsschrauben mit 7 mm Bohrer bei den angezeichneten Montagepunkten waagerecht durchbohren.

5. Metallunterteile in die jeweiligen Bohrungen stecken und gegenseitig verschrauben.

6. Fest/drehbar gelagerten Drücker auf die Unterkonstruktion aufsetzen und mit Schraubring befestigen

7. Madenschrauben festziehen.

8. Jeweiligen Einsatz von Schlüsselrosette auf Metallunterteile stecken und mit Schraubring befestigen.



Pflege:

Bitte verwenden Sie zur Pflege nur ein weiches Staubtuch, bitte benutzen Sie keine chemischen Reinigungsmittel!

Abbildung zur Montageanleitung
