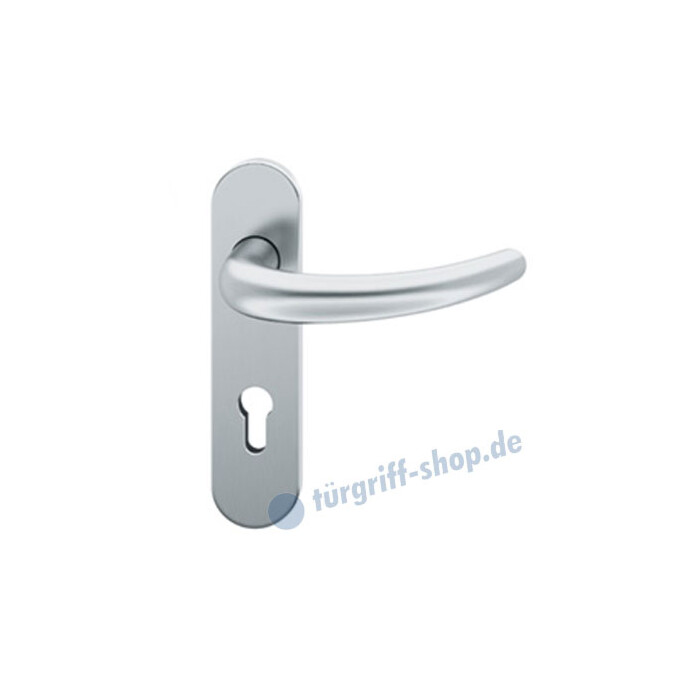

12-1160 Kurzschildgarnitur ASL® von FSB Edelstahl

Basis des Werksentwurfs FSB 1160 ist die „dynamische goldene Wachsstumsspirale“. Ihr Verlauf wurde mittels eines runden Querschnittes nachgebildet, wobei sich die Form des Türdrückers vom Griffhals bis zum Griffende ebenfalls nach den Regeln des goldenen Schnittes verjüngt.

Drückergarnitur mit ovalem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Kugelknopf FSB 0802 ausgestattet.

Material: Edelstahl
Edelstahl rostfrei, feinmatt
(Edelstahl spiegelpoliert gegen Aufpreis erhältlich, bitte anfragen!)

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
