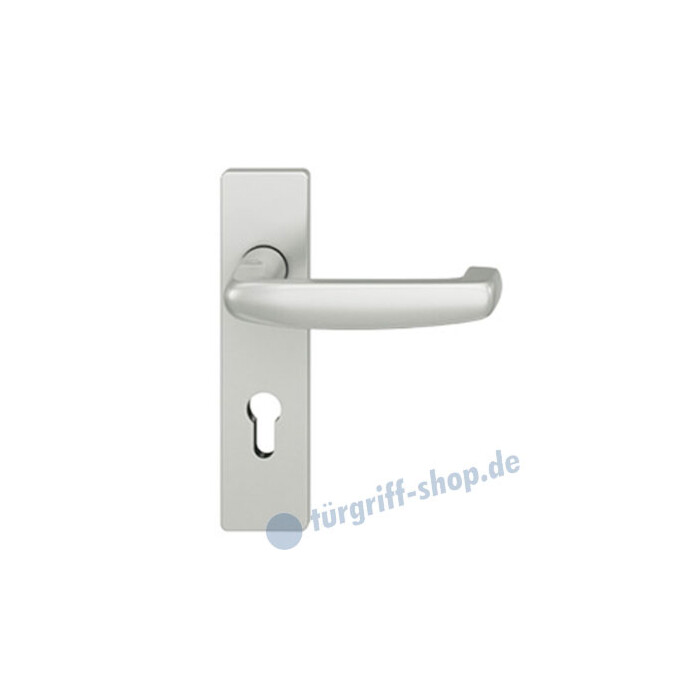

12-1159 Kurzschildgarnitur ASL® von FSB Alu F1

Design: Ortner + Ortner

Die Krea­ti­on von FSB 1159 begann für Laurids und Manfred Ortner mit einer Analyse von alt­her­ge­brach­ten und ak­tu­el­len Tür­drü­ck­er­mo­del­len. Am Ende war ein ty­pi­sches Hand­form­de­sign ent­stan­den, das mit seinen Form­über­gän­gen und ge­wölb­ten Flächen dem Nutzer das Gefühl ver­mit­telt, etwas längst Ver­trau­tes in Händen zu halten.

Drückergarnitur mit eckigem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Knopf FSB 0829 ausgestattet.

Material: Aluminium F1 natureloxiert

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
