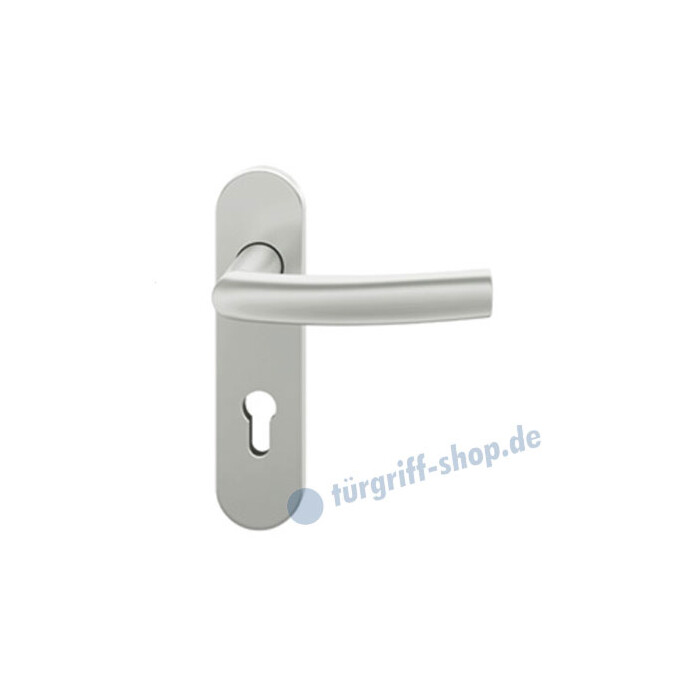

12-1107 Kurzschildgarnitur ASL® von FSB Alu F1

Design: Hartmut Weise

FSB 1107 ist mit FSB 1108 ver­wandt. FSB-Haus­de­si­gner Hartmut Weise hat seinem "Bra­keler Leicht­ge­wicht" den Schwung der Be­we­gung einer Tür mit auf den Weg gegeben. Passend zu den Rah­men­tür­drü­ckern ließ auch die Re­turn-Va­ri­an­te FSB 1177 nicht lange auf sich warten.

Drückergarnitur mit ovalem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Kugelknopf FSB 0802 ausgestattet.

Material: Aluminium F1 natureloxiert

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
