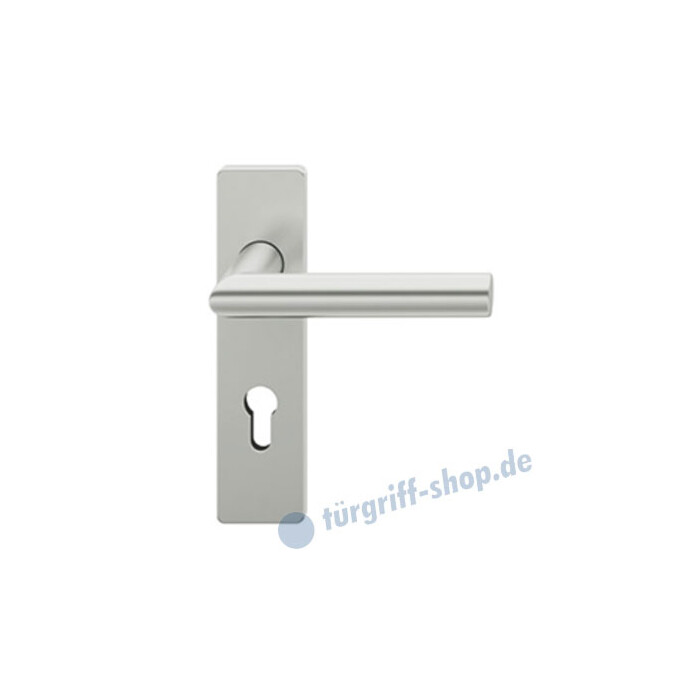

12-1076 Kurzschildgarnitur ASL® von FSB Alu F1

Design: Robert Mallet-Stevens

Der Ar­chi­tekt Robert Mal­let-Ste­vens (1886 – 1945) war der­je­ni­ge, der auf die Idee kam, einen Rundstab zu trennen und mittels Gehrung wieder zu­sam­men­zu­set­zen. Seine Krea­ti­on ist heute als „Frank­fur­ter Modell“ bekannt. Die Tür­klin­ke wurde beim Neubau des Ar­chi­tek­tur­mu­se­ums wie­der­ent­deckt und er­ober­te in Win­des­ei­le den Markt.

Drückergarnitur mit eckigem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Knopf FSB 0829 ausgestattet.

Material: Aluminium F1 natureloxiert

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
