12-1023 ovale Kurzschildgarnitur ASL® von FSB Alu F1

Design: Johannes Potente

In den 1950er Jahren entwarf der Schwei­zer Ar­chi­tekt, Bild­hau­er und De­si­gner Max Bill in Zu­sam­men­ar­beit mit Ernst Moeckl eine Tür­klin­ke, die als „Ulmer Tür­klin­ke“ De­sign­ge­schich­te ge­schrie­ben hat. Anhand dieser Vorlage schuf Jo­han­nes Potente das Modell 1023 – seit jeher eine Al­ter­na­ti­ve zu den gän­gi­gen U-Form-Mo­del­len.

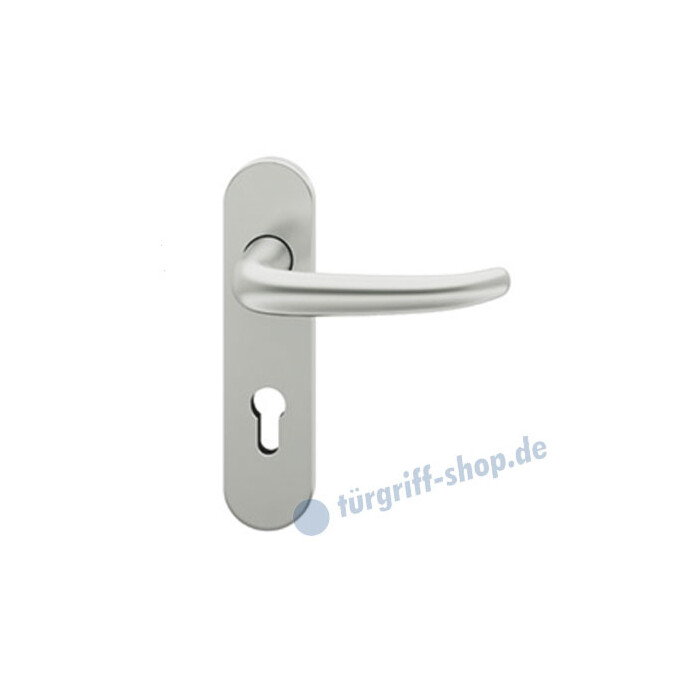

Drückergarnitur mit ovalem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Kugelknopf FSB 0802 ausgestattet.

Material: Aluminium F1 natureloxiert

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
