Sollten Sie Garnituren außerhalb der Standardtürstärke bestellen, müssen die mitgelieferten Schrauben ggf. selbst gekürzt werden.

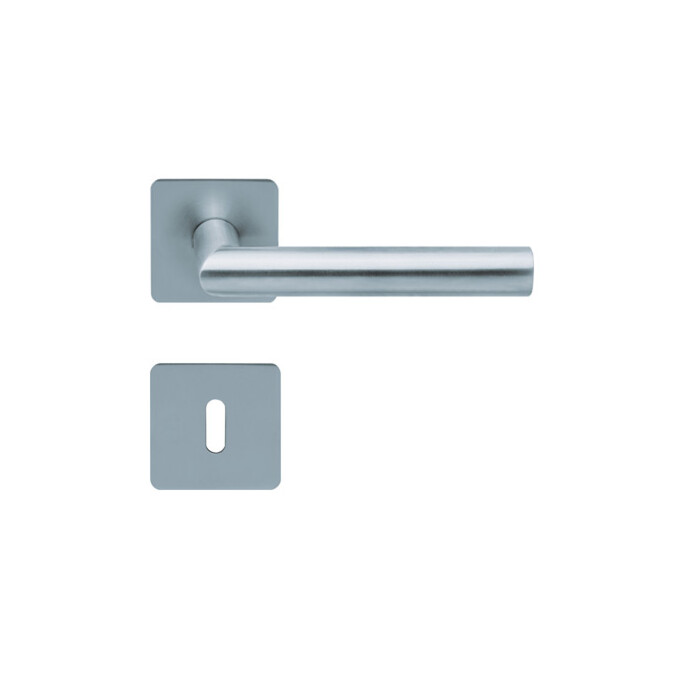

1106 (Thema) flache quadratische Rosettengarnitur Edelstahl matt von Scoop

Rosettengarnitur Form 1106 (Thema) mit quadratischer flacher Rosette (abgerundete Katen) und quadratischen Griffdurchmesser

Edelstahl matt

Diese flachen Garnituren von Scoop sind schnell und einfach zu montieren.

In folgenden Ausführungen erhältlich:
Buntbart-Garnitur BB
Profilzylinder-Garnitur PZ
WC/Bad-Garnitur mit Verriegelung und Schlitzschraube
ohne Schlüsselrosetten (Drückerpaar mit Drückerrosetten)

Maße:
Rosetten: 55 x 55 mm
Rosettenhöhe: 2 mm
Drückerdurchmesser ø 20 mm
Drückerlänge: 135 mm
Drückerhals: 58 mm

Für Standardtürstärken von 38 - max. 50 mm. Standardtürstärke für WC-Garnitur 38-42 mm.



Scoop flächenbündige Garnituren - Vorteile/Nachteile

Vorteile:

  • Aufgesetzte Montage, kein Fräsen nötig
  • Sehr dünne Rosette
  • Einfache Montage
  • Durchgehende Befestigung
  • Drücker austauschbar, wenn das Design nach einiger Zeit nicht mehr gefällt
  • Ö-Norm möglich

Nachteile:

  • Demontage fast unmöglich (durch Drücker bzw. Buntbart-Loch abhebeln)
  • keine Hochhaltefeder
  • Türstärke nur bis 50 mm, darüber nicht möglich

Scoop flächenbündige Garnituren - Montageanleitung

Montage mit Kunststoff-Nocken aus gehärtetem Kunststoff (Pfeil und Hülse), die sich in der gegenseitigen Hülse verankern.

Abbildung zur Montageanleitung für flächenbündige Rosetten von ScoopAbbildung zur Montageanleitung für flächenbündige Rosetten von Scoop

Montage:

  1. Bohren für Drücker- und Schlüsselrosetten mit Scoop-Bohrschablone beidseitig bohren und anschließend Bohrkanten säubern.
  2. Rosetten mit vormontierten Schnellverbindern (1) (Achtung: Stift und Hülse entgegengesetzt) montieren. Dazu eine Seite in die Bohrungen drücken, anschließend zweite Seite aufstecken. Beide Rosetten durch gleichmäßigen Druck miteinander verbinden, bis diese bündig an der Türe aufliegen.
  3. Vierkant-Spannstift (2) in die Schlossnuss stecken und zentrieren.
  4. Drückerführungsringe (3) einsetzen.
  5. Die Drücker (4) einsetzen und mit der Madenschraube (5) fixieren.
