Karcher Design - Montage der 3-teiligen Schraubrosette

Karcher Design - Montage der 3teiligen patentierten Schraubrosette

Karcher Design steht für ästhetische Formen, hochwertige Materialien und innovative Ideen.

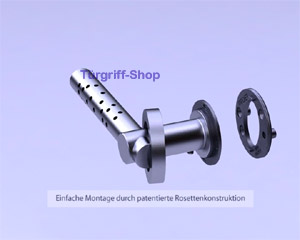

Die patentierte, 3teilige Rosettenunterkonstruktion garantiert eine erstaunlich einfache Montage. Sie ist für den Nichtfachmann präzise und sicher und ermöglicht dem Experten Zeit- und Kostenersparnis.

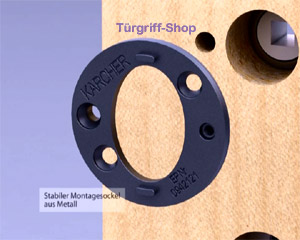

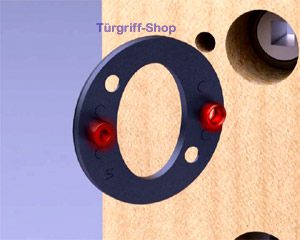

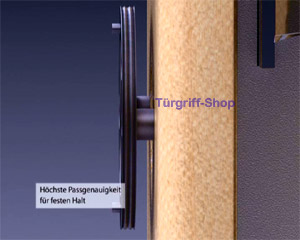

Der stabiIe Montagesockel aus Metall verfügt, dank seiner Stütznocken mit 7 mm Durchmesser, über eine sehr hohe Paßgenauigkeit und sorgt für Stabilität und Haltbarkeit.

Stütznocken 7 mm

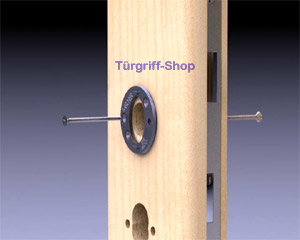

Er wird von beiden Seiten der Tür eingepaßt und fest verschraubt.

Die Montage ist ohne Behinderung durch den Türgriff möglich.

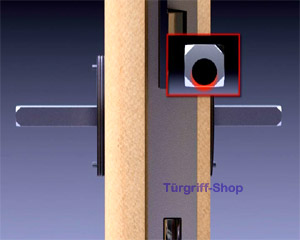

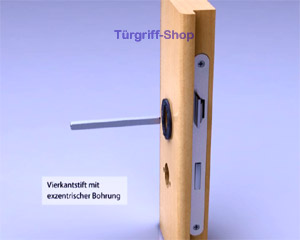

Der Vierkantstift mit seiner exzentrischen Bohrung wird so in die SchIoßnuß geschoben und exakt vermittelt,

dass später auf der dünnen Seite die Madenschraube des Türgriffs in die dünne Seite einbrechen kann.

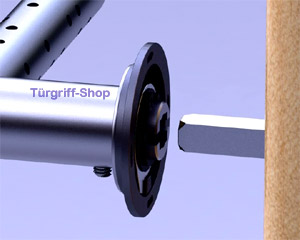

Die massive TrägerpIatte, ausgestattet mit Rückholfeder und festdrehbar gelagertem Türgriff, ermöglicht einen schnellen Aufsatz.

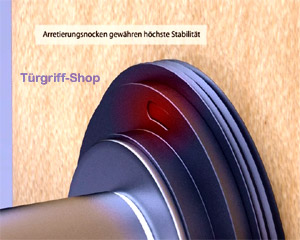

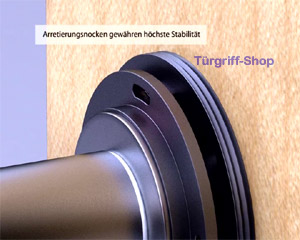

Arretierungsnocken gewähren eine genaue Montage und verhindern das Verdrehen der Rosetten untereinander.

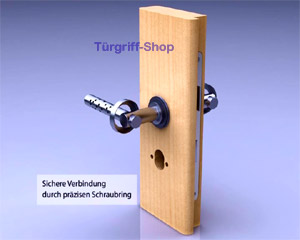

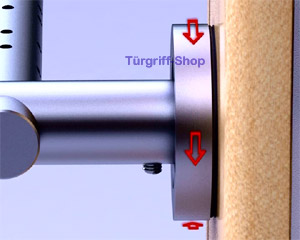

Der soIide Überschraubring mit dem präzisen Gewinde bietet eine sichere Befestigung und kann ohne Aufwand demontiert werden.

Er verbindet die Trägerplatte dauerhaft mit dem Montagesockel.

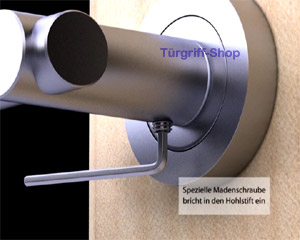

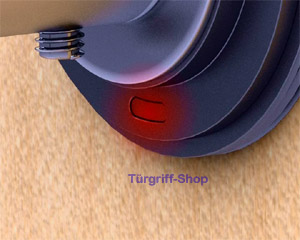

Abschließend wird die spezielle Madenschraube fest angezogen. Diese bricht dabei in den Hohlstift ein.

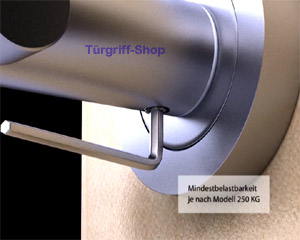

Die Türgriffbefestigung ist somit mehrfach gesichert und hält je nach Modell Belastungen von 250 kg stand.

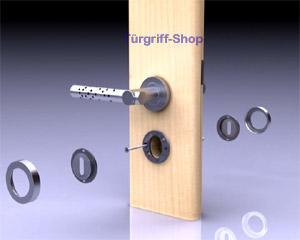

Die Schlüsselrosette wird in der gleichen Weise montiert.

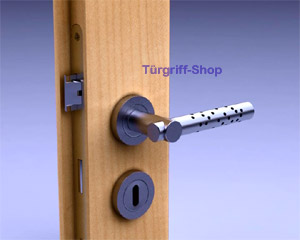

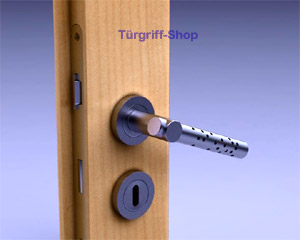

Die Montage ist fertig.

Quelle: Karcher Design
