Türgriff-ABC

Türgriff-ABC vom Türgriff-Shop über Türgriffe, Türgriff, Türbeschläge, Türbeschlag


Türgriff-ABC mit kleiner Materialkunde (am Ende)



Türgriffe/-beschläge allgemein:
Erklärungen, Begriffe, Normen

Buntbart-Lochung (BB)

für normale Innentürschlüssel

(Abb. Buntbart-Rosette, natürlich auch für Langschild erhältlich)

Buntbartgarnitur

Profilzylinder-Lochung (PZ)

für z. B. Haustürschlüssel und Korridorschlüssel

(Abb. Profilzylinder-Rosette, natürlich auch für Langschild erhältlich)



Profilzylinder-Garnitur

Bad-Verriegelung (WC)

abschließbar mit dem Drehknopf rechts
im Notfall von außen zu öffnen (links)
z. B. mit einem Geldstück

(Abb. WC-Verriegelungsrosetten, natürlich auch auf Langschild erhältlich)

Badezimmer-Garnitur

Wohnungseingangstür/Wechselgarnitur (WE)

Außenseite mit Knopf und
Innenseite mit Türgriff

nicht einbruchhemmend,
daher raten wir für die Haustür zur Schutzgarnitur

Haustürgarnitur siehe Schutzgarnituren weiter unten

Rückholfeder bzw. Hochhaltefeder

Die Rückholfeder verhindert also auch nach jahrelangem Gebrauch ein Herunterhängen des Türgriffs.

Die Rückholfeder ist zu empfehlen bei Standardschlössern in der Tür. Diese erkennen Sie meistens an der Kunststoff-Falle.

Bei Qualitätsschlössern, z. B. mit Edelstahl-Stulp (diese bieten wir auch an) ist eine Rückholfeder nicht notwendig, da das Schloss auch nach Jahren noch nicht ausgeleiert ist.

Patent der Firma Colombo
Abb: patentiertes Rückholfedersystem der Firma Colombo

Langschildgarnitur

für Buntbart-, WC- oder Profilzylinder- oder Wohnungseingangs-Garnituren

Langschildgarnitur
Türgriffe

Rosettengarnitur

für Buntbart-, WC- oder Profilzylinder- oder Wohnungseingangs-Garnituren

Rosettengarnitur
Türgriffe
Fest/drehbar gelagert Hier ist das Schild bzw. die Rosette mit dem Türgriff fest verbunden, d. h. die Teile sind nicht lose. Es können also höhere Ziehkräfte auf die montierte Garnitur wirken, ohne daß sich der Griff vom Stift löst und man diesen in den Händen hält. Besonders zu empfehlen, wenn die Türen ohne Sorgfalt geöffnet werden.

Distanznormen Buntbart

Deutschland - Zimmertür 72 mm
Österreich 90 mm
Schweiz 78 mm
Frankreich 70 bzw. 72 mm
England 57 mm
Holland 56 mm
Belgien 72 bzw. 90 mm
Tschechien 72 bzw. 92 mm
Ungarn 90 mm

Distanznormen Profilzylinder

Deutschland - Zimmertür 72 mm
Deutschland - Haustür 92 mm
Österreich 88 mm
Schweiz 78 mm
Frankreich 70 mm
England 48 mm
Holland 55 bzw. 72 bzw. 85 mm
Belgien 72 bzw. 85 bzw. 110 mm
Tschechien 72 bzw. 92 mm
Ungarn 90 mm

Distanznormen WC-Garnitur

Deutschland 78 mm
Österreich 90 mm
Schweiz 78 mm
Frankreich 70 bzw. 72 mm
England 57 mm
Holland 63/72/85 mm
Belgien 90/110/116 mm
Tschechien 72 bzw. 92 mm
Ungarn 90 mm

Drücker-Vierkantstifte:

Deutschland Zimmertür 8 mm
Deutschland Haustür 10 mm
Österreich 8,5 mm
Schweiz 8 mm
Frankreich 7 bzw. 8 mm
England 8 mm
Holland 8 mm
Belgien 8 mm
Tschechien 8 mm
Ungarn 8 mm

Bad-Vierkantstifte (WC-Riegel)

Deutschland 8 mm
Österreich 7 mm
Schweiz 7 mm
Frankreich 6 bzw. 8 mm
England 5 mm
Holland 8 mm
Belgien 8 bzw. 6 mm
Tschechien 6 mm
Ungarn 8 mm

Türschlösser:
Erklärungen, Begriffe, DIN Richtungen

Alle Garnituren werden ohne Schloss geliefert. Dieses können wir aber ebenfalls liefern! Dieses finden Sie unter der Rubrik "Schlösser".

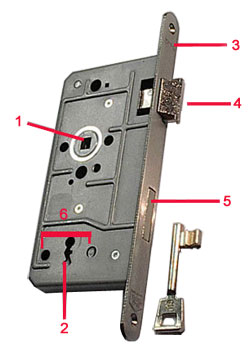

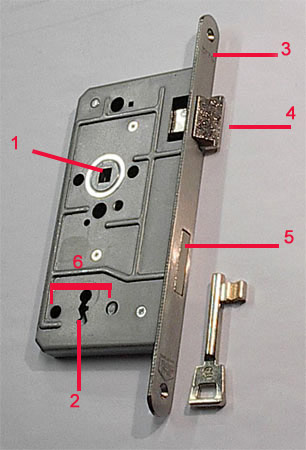

Wichtige Begriffe:

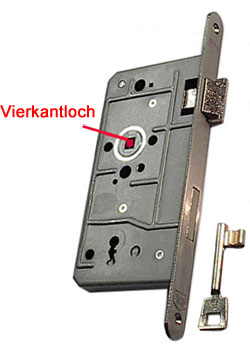

1. Schlossnuß/Dorn für Drücker-Vierkantstift

2. Lochung (Abb. Buntbart für Zimmertür)

3. Stulp

4. Falle

5. Riegel

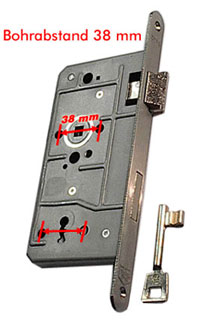

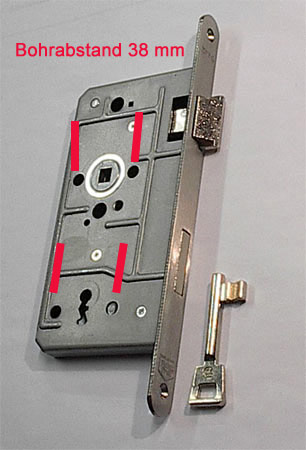

6. Bohrlochabstand 38 mm

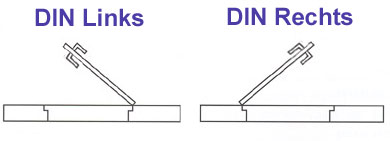

DIN Richtung bei Schlössern:

Entscheidend ist hier der Anschlag
(die Aufhängung) der Tür. Sie stellen sich so, daß Sie die Aufhängung der Tür sehen (auf Ihrer Seite haben) und bestimmen dann die Richtung.

Aussen Stossgriff / Innen halbe Garnitur:
Erklärungen
Aussen Stossgriff / Innen Halbgarnitur

Sehen Sie hierzu bitte hier: Bitte hier klicken

Schutzbeschläge/Schutzgarnituren:
Erklärungen, Begriffe
Was ist beim Kauf einer Haustürgarnitur zu beachten?
Sehen Sie bitte hier: Bitte hier klicken

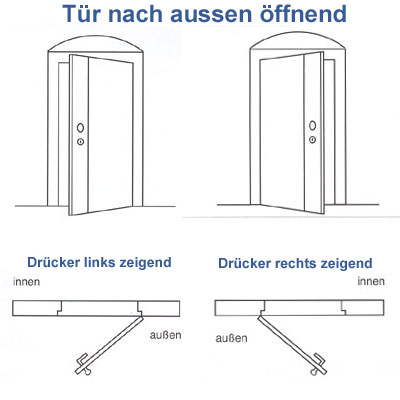

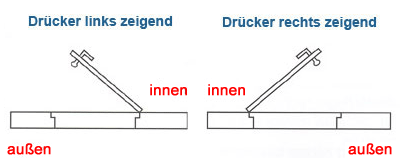

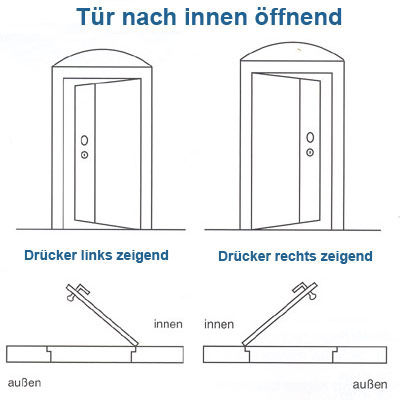

Richtungsangaben für Schutz- bzw. Wohnungseingangs-Garnituren


Die Richtung wird nach dem Innendrücker (Innengriff) bestimmt!


bild kaputt

Richtungsangaben für Schutz- bzw. Wohnungseingangs-Garnituren


Die Richtung wird nach dem Innendrücker (Innengriff) bestimmt!

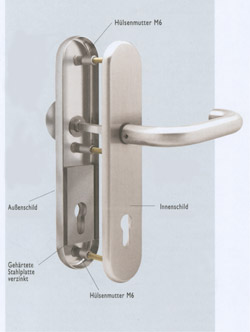

Schutzgarnitur/-beschlag mit durchgehender
gehärteter Stahlplatte auf dem Außenlangschild. Verschraubung auf der Außenseite unsichtbar und unzugänglich. Bietet Schutz gegen Einbruch, etc.

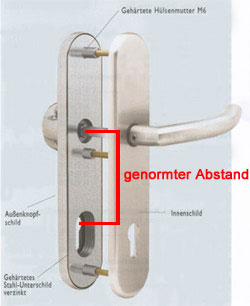

Der genormte Abstand beträgt

bei Korridor-/Wohnungseingangstüren:
72 mm, Vierkantstift 8 mm

bei Haustüren:
92 mm, Vierkantstift 10 mm

Schutzbeschläge gewährleisten jedoch nur in Verbindung mit anderen Einzelelementen (z. B. einer einbruchhemmenden Tür, durchwurfhemmendem Glas, einbruchshemmende Schließzylinder) eine entsprechende optimale Schutzwirkung.

Schutzgarnitur

Schutzgarnitur mit gehärteter Stahleinlage. Außenschild unsichtbar und unzugänglich verschraubt.

Die Stahleinlage ist die preiswertere Alternative zur durchgehenden Stahlplatte.


Schutzbeschlag
Zylinderabdeckung/Kernziehschutz verhindert das Herausziehen des Profilzylinders Kernziehschutz

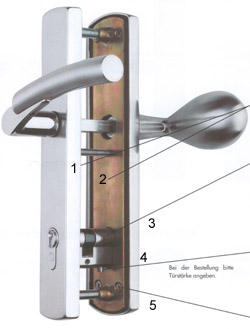

Schutzgarnitur SECURA der Firma Colombo
(als Beispiel für die notwendigen Schutzfunktionen einer Schutzgarnitur)

Material: Messing geschmiedet

Oberfläche: in verschiedenen Farbausführungen lieferbar

1 und 2: Gehärtete Stahlplatten auf Außen- und Innenschild bieten hohe Sicherheit gegen Aufbohren, Abschlagen und Aufbiegen. geprüft nach DIN 18257 -Prüfnummer:97/07/738 "ES 2" "verstärkt-einbruchshemmend"

Außenschild: 250/54/13 mm
Innenschild: 250/40/13 mm

3: Eingangstür - Hochsicherheitszylinder
Empfehlenswert sind Profilzylinder höchster Qualität mit integrierten Schutzelementen aus speziell gehärteten Materialien. Sie setzen an den typischen Angriffspunkten dem An- und Aufbohren erheblichen Widerstand entgegen. Zusätzliche Blockierstifte verhindern ein Drehen der Rolle bei Anbohrversuchen.

4: Ziehschutzbolzen mit einer Belastung auf Zug (15.000 Newton = 1,5 t) verhindert das Ausziehen des Zylinders. Die Türbeschläge-Hersteller liefern in der Regel keine Zylinder, bitte wenden Sie sich ggf. an uns.

5: Unzugängliche und unsichtbare Verschraubungen bieten hohen mechanischen Widerstand.

Selbstverständlich auch hier das patentierte Türdrückerfederlage, montiert auf der Stahlplatte für die Innenseite. Ein individuelles Innenlangschild steht zur Wahl.

Schutzgarnitur wahlweise auch mit Zylinderabdeckung lieferbar.

Schutzgarnitur Secura von Colombo

DIN-Normen zur Einbruchhemmung - Details:

Widerstandsklasse 1

Schutzbeschläge
DIN 18257 ES 1

Schließzylinder
DIN 18252 P2 BZ

Grundschutz gegen Aufbruchversuche mit körperlicher Gewalt wie Gegentreten, Gegenspringen, Schulterwurf (vorwiegend Vandalismus), geringer Schutz gegen den Einsatz von Hebelwerkzeugen.

Kein Prüfzertifikat notwendig

Einsatzempfehlung: Grundsicherheit - Wohnungsabschlußtüren mit geringer Einbruchhemmung

Widerstandsklasse 2

Schutzbeschläge
DIN 18257 ES 1

Schließzylinder
DIN 18252 P2 BZ

Der Gelegenheitstäter versucht, zusätzlich mit einfachen Werkzeugen wie großem Schraubendreher, Zange und Keilen, das verschlossene und verriegelte Bauteil aufzubrechen.

Prüfzertifikat notwendig

Einsatzempfehlung: Standardsicherheit - Wohnungsabschlußtüren und Haustüren- mit normalem Risiko

Widerstandsklasse 3

Schutzbeschläge
DIN 18257 ES 2

Schließzylinder
DIN 18252 P2 BZ

Der Täter versucht zusätzlich mit einem zweiten Schraubendreher und einem Kuhfuß das verschlossene und verriegelte Bauteil aufzubrechen.

Prüfzertifikat: notwendig

Einsatzempfehlung: erhöhte Sicherheit - Wohnungsabschlußtüren und Haustüren- mit hohem Risiko

Widerstandsklasse 4

Schutzbeschläge
DIN 18257 ES 3

Schließzylinder
DIN 18252 P3 BZ

Der erfahrene Täter setzt zusätzlich Sägewerkzeuge und Schlagwerkzeuge wie Schlagaxt, Stemmeisen, Hammer und Meißel sowie eine Akku-Bohrmaschine ein.

Prüfzertifikat: notwendig

Einsatzempfehlung: hohe Sicherheit


Fenstergriffe:
Erklärungen, Begriffe, Normen

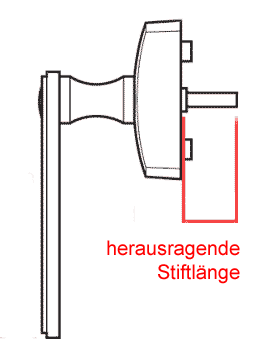

Stiftlänge bei Fenstergriffen:

Die herausragende Stiftlänge bei Fenstergriffen wird wie Zeichnung bemessen.

Der Bohrabstand bei Fenstergriffen beträgt 43 mm

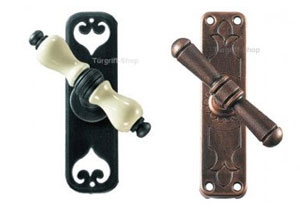

Bitte beachten Sie, daß der Bohrabstand bei Fensterkreuzen nicht genormt ist. Teilweise haben diese einen anderen Abstand als 43 mm. Fensterkreuze werden oft mit Holzschrauben befestigt und nicht (wie bei Fenstergriffen) mit Metallschrauben.
Glastürbeschläge:
Erklärungen

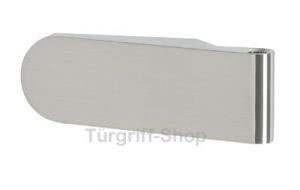

Glastürbänder 2-teilig
Zur näheren Beschreibung: Bitte hier klicken

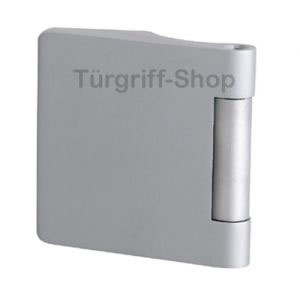

Glastürbänder 3-teilig
Zur näheren Beschreibung: Bitte hier klicken

Kleine Materialkunde/Farben:


Messing

Messing ist eine unmagnetische Legierung aus Kupfer und Zink.

Je nach dem Mischungsverhältnis variiert die Farbe von goldorange (bei hohem Kupferanteil) bis hellgelb. Messing ist etwas härter als reines Kupfer, jedoch nicht so hart wie Bronze, eine Kupfer-Zinn-Legierung. Die Messingschmelze ist dünnflüssig und nimmt im Gegensatz zu reiner Kupferschmelze wenig Gase auf, lässt sich daher blasenfrei gießen. Auffallend ist die Farbähnlichkeit zu Gold. In der Praxis enthält Messing mindestens 50 Prozent Kupfer, da es unterhalb dieser Grenze spröde wird und daher schlecht zu verarbeiten ist.

Messing ist im Gegensatz zu Aluminiumlegierungen nicht aushärtbar, es ist daher bei täglichem Gebrauch abnutzbar (bei Beschlägen z. B. durch Ringe an den Fingern, etc.). Festigkeit kann nur durch geeignete Legierungswahl erreicht werden, z. B. PVD, Ultra-Messing, HPS (Name je nach Hersteller).

Oft wird verschwiegen, daß der Werkstoff Messing im täglichen Gebrauch zur Korrosion neigt. Dagegen gibt es nur ein Rezept: Putzen. Wer nicht putzen will, hat die Wahl zwischen dem Einsatz von lackierten oder gewachsten Oberflächen.

Gewachste Messingteile polieren sich beim täglichen Gebrauch. Die nicht berührten Teile werden sehr schnell eine braune bis graugrüne Patina annehmen. Viele Käufer sehen in dieser Oberflächenveredelung einen besonderen Reiz (siehe antike Produkte).

Lackierte Messinbeschläge verlieren ihre glänzende Oberfläche, sobald der Lack beschädigt ist. Dann setzt die interkristalline Korrosion ein. Eine Aufarbeitung korrodierter Beschläge ist oftmals nicht möglich. Die Firma FSB bietet diesen Service an.



Chrom

Chrom ist ein stahlgraues, korrosions- und anlaufbeständiges hartes Metall. Im Urzustand zäh, form- u. schmiedbar.

Chrom und Chromverbindungen werden für die verschiedenstartigen Anwendungen eingesetzt, u. a. für:

  • Hartverchromung -Galvanisches Aufbringen einer etwa 500 µm Verschleiß- und Korrosionsschutzschicht direkt auf Stahl.
  • Dekorverchromung -Galvanisches Aufbringen einer < 1 µm dicken Cr-Schicht als Dekor mit einer korrosionsschützenden Zwischenschicht aus Nickel oder Nickel-Kupfer
  • Legierungselement in korrosions- und hitzebeständigen Edelstählen und NE-Legierungen als Katalysator



Nickel

Nickel ist ein silbrig-weißes Metall, hart und schmiedbar. Wegen seiner Oxidationsbeständigkeit wird Nickel in Münzen und als Überzug für andere Metalle und Legierungen wie Eisen und Messing verwendet, außerdem in chemischen Apparaten und in einigen Legierungen wie Neusilber. Nickel ist magnetisch.

Etwa 65 % des Nickels wird zur Herstellung von Edelstahl verwendet. Weitere 12 % werden für Superlegierungen (im Motoren-, Turbinen- und Triebwerksbau, in der Energietechnik sowie in Luft- und Raumfahrt verwendeten Legierungen) verbraucht. Die restlichen 23 % verteilen sich auf legierte Stähle (z. B. die galvanische Vernickelung, also die Beschichtung von Messing und Stahl mit Nickel.



Edelstahl rostfrei

Im Jahre 1912 erhielt die Firma Krupp in Essen erste Patente für den neuen Werkstoff, der in der Vorkriegszeit unter dem Namen Nirosta und V2a-Stahl bekannt wurde. Der Gattungsbegriff Edelstahl rostfrei steht für mehr als 100 verschiedene rost- und säurebeständige Stähle. Er eignet sich hervorragend für Tür- und Fensterbeschläge, weil seine Oberfläche äußerst korrosionsbeständig ist, auch im härtesten Einsatz kaum Kratz- bzw. Stoßspuren aufweist. Vor allem durch seine Zusatzlegierungen Chrom und Nickel ist Edelstahl rostfrei sehr pflegeleicht. Auf der Oberfläche bildet sich eine unsichtbare Passivschicht, der man sogar eine bakterientötende Wirkung zuschreibt.

Im Prinzip bedürfen Baubeschläge aus Edelstahl rostfrei keiner besonderen Pflege. Schmutz kann mit einem feuchten Tuch entfernt werden. Sollten sich nach einiger Zeit Rostspuren an Außenbeschlägen zeigen, handelt es sich um sogenannten Flugrost, der nicht aus dem Material selbst kommt, sondern von außen an den Beschlag herangetragen wird. Er läßt sich durch kräftiges Reiben entfernen.

Edelstahl matt gebürstet ist besonders unempfindlich. Die Ausführung Edelstahl poliert ist eine umweltfreundliche Alternative zu verchromten Oberflächen. Die Ausführungen Edelstahl poliert und PVD/Messing-finished werden von wenigen Herstellern (z. B. FSB) meist auftragsbezogen gefertigt. FSB bietet aber auch einige Beschläge mit der Messing-PVD-Beschichtung im Programm an.

Synonyme für rostfreien Stahl sind Edelstahl rostfrei, STAINLESS, INOX sowie Markennamen wie, V2A, V4A (wie V2A, jedoch zusätzlich mit 2% Molybdän legiert, was diesen Stahl widerstandfähiger gegen Korrosion in chloridhaltigen Medien macht (Salzwasser, Schwimmbäder, chem. Industrie etc.)), Nirosta (Krupp), Remanit (Thyssen) oder Cromargan (WMF).



PVD / Protec Finishing / Robusta

Bei dem PVD-Verfahren (Physical Vapor Deposition) wird in einer Vakuumkammer eine (Hartstoff-) Beschichtung aufgedampft. Mittels eines sehr energiereichen Lichtbogens wird ein Metalltarget partiell verdampft. Dieser erzeugte Metalldampf reagiert nun mit einem in die Dampfkammer eingelassenen Gas auf der Werkstücksoberfläche zu der gewünschten Hartstoffschicht. Eine neuartige, molekulare Gitterstruktur entsteht, die sich durch extreme Haltbarkeit auszeichnet. Sie ist ca. doppelt so hart wie Chrom und über 2000 Stunden salzsprühebelbeständig, d. h. auch direkt an der Küste einsetzbar. Dank PVD erhalten Sie hochveredelte Produkte, die sich im Alltagsgebrauch auch gegen widrigste Bedingungen durchsetzen. PVD zeichnet sich aus durch

  • überdurchschnittliche Abriebfestigkeit
  • hohe Kratzbelastbarkeit
  • extreme Korrosionsbeständigkeit
  • Resistenz gegen Farbveränderungen,
  • Widerstandsfähigkeit gegen aggressive Reinigungsmittel (sogar gegen Salzsäure).

Individuelle Farbgebungen von chromfarben, edelstahlfarben über messingfarben bis hin zu kobaltblau sind möglich.



Aluminium

Aluminium ist ein silberweisses weiches Leichtmetall mit einer Dichte von 2,699 g/cm3 und einem Schmelzpunkt von 660 Grad Celsius. Trotz relativ hoher Energiekosten bei der Erstgewinnung zeichnet sich Aluminium durch seine volle Recyclefähigkeit umweltfreundlich aus. Aluminium kann immer wieder, und zwar ohne Verlust, aufbereitet werden. Abgesehen davon spart es durch sein leichtes Gewicht während der Anwendung an Energie.

Nach der mechanischen Bearbeitung wird die Oberfläche durch das sogenannte Eloxieren geschützt. Eloxieren ist ein elektronischer Vorgang, der die Oberfläche des Aluminiums in einer bestimmten Dicke in Aluminiumoxid umwandelt. Diese silberweise Oxidschicht kann zur Erweiterung der Gestaltungsmöglichkeiten eingefärbt werden. Hierbei werden Metalle elektronisch unter Verwendung von Wechselstrom in die vorher silberweiss erzeugte Oxidschicht eingelagert. Nach der Einfärbung erfolgt ein Verdichten der Oberfläche, wodurch eine Korrosions- sowie Licht- und Wetterbeständigkeit der Färbung gewährleistet wird.

FSB hat mit der neuen Materialoberfläche AluGrau (Legierung mit Silicium und Magnesium) dem Aluminium eine härtere und belastbarere Oberfläche verpaßt. Die Festigkeit dieser Oberfläche steht der Härte von Stahl nur wenig nach. Die graue lebendige Kristallstruktur der Oberfläche signalisiert einen ästhetischen Anspruch. Der durch die Anodisierung erzielte silbrig-graue Farbton verleiht den Beschlägen ihren besonderen Charakter, die größere Härte steigert deutlich den Gebrauchswert. Schattierungen und Pigmentierungen übertragen die Materialstruktur nach außen. Das Silbergrau der Beschläge bildet einen reizvollen Kontrast zu den Türoberflächen.

Aluminium paßt sich seiner Umgebungstemperatur an, daher wird es beim Anfassen als angenehm empfunden.

Grundsätzlich bedarf Aluminium keiner Pflege. Die Eloxalschicht schützt das Aluminium. Schmutz kann mit einem feuchten weichen Tuch entfernt werden.
