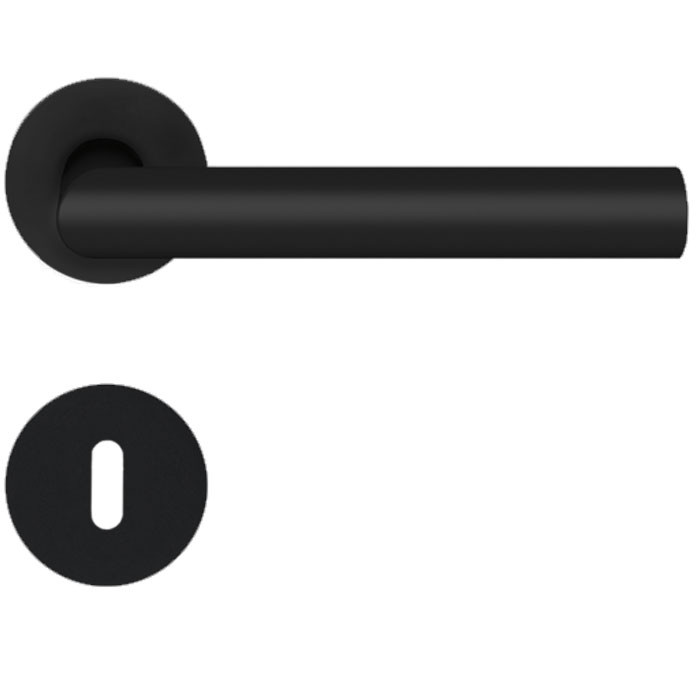

Rhodos EPL 28 Rosettengarnitur Plan Design Kosmos schwarz von Karcher

Türgriffgarnitur aus der Serie Plan-Design von Karcher mit extra flachen Rosetten - Rosettenstärke 3 mm.

Achtung - Montage nur für Fachleute!

Drückergarnituren für Standardtüren nach DIN EN 1906, Benutzungskategorie 3
Klipprosettentechnik mit 7 mm Stütznocken, Führungsbuchse zum Einschrauben,
Gleitlager aus Nylon, drehbar gelagert; durchgehende M4 Schraube, unsichtbar befestigt.
8 mm exzentrisch gebohrter Hohlstift, ohne Hochhaltefeder.

Der Drücker wird seitlich mit Hilfe einer Madenschraube befestigt, diese ist sichtbar (auf dem Foto nicht dargestellt).

Die Wechselgarnitur WE für Korridor- oder Wohnungseingangstüren ist ausgestattet mit Profilzylinder-Lochung und
Außenrosette mit zentriertem Knopf (EK 530-81), Innenrosette mit Drücker, inkl. Schraubwechselstift.

Montagevariante:
Flächenbündig (Karcher Frässchablone Z600D) oder aufgesetzte Montage

Türstärke: 40-50mm, abhängig von Montagevariante und Türausführung (gefälzt oder stumpf)

Bei flächenbündiger Montage muss die Restholzstärke mindestens 4 mm betragen.

Bitte überprüfen Sie bei gewünschter PZ-Lochung die Profilzylinderlängen vor der Montage.

Wir empfehlen dringend die Ausfräsungen für die flächenbündige Montage von einem Fachmann vornehmen zu lassen.
Wir übernehmen keine Gewährleistung für fehlerhafte oder mangelhafte Ausfräsungen bzw. (Mass-)Angaben auf unserer Homepage.

Farbe: Kosmos schwarz

Maße:
Griffdurchmesser: Ø 19 mm
Grifflänge: 130 mm
Rosette: 55 x 3 mm

Für Türstärken von 39 - 44 mm

In folgenden Ausführungen erhältlich:
8/72 mm BB (Buntbart-Lochung)
8/72 mm PZ (Profilzylinder-Lochung)
8/78/8 mm WC/Bad mit Verriegelung und Schlitzschraube
8/72 mm WE außen Knopf / innen Drücker (Griff) links/rechts verwendbar

Prüfzertifikat: bitte hier klicken
