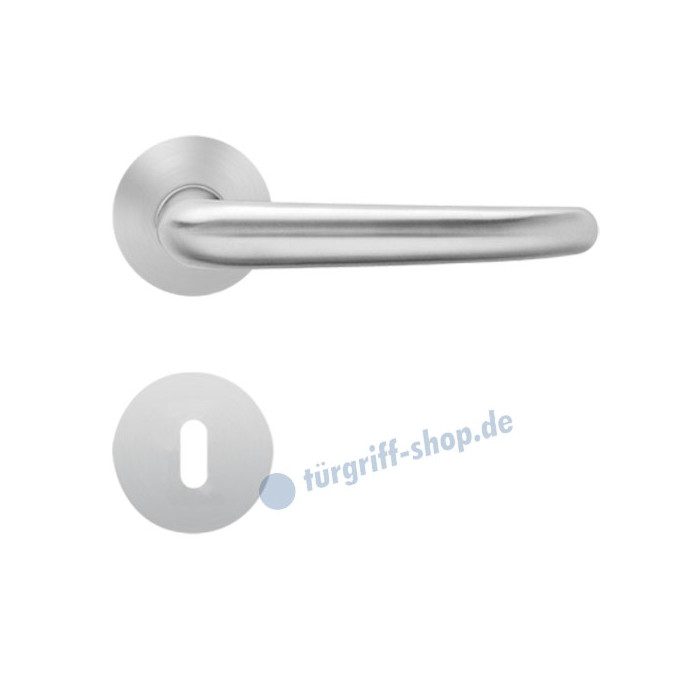

Elba EPL 22 Rosettengarnitur Buntbart aus Edelstahl von Karcher

||Aktueller Warenbestand: 1x Buntbart-Garnitur am Lager ||

Achtung - Montage nur für Fachleute!
Drückergarnituren für Standardtüren nach DIN EN 1906, Benutzungskategorie 3
Klipprosettentechnik mit 7 mm Stütznocken, Führungsbuchse zum Einschrauben,
Gleitlager aus Nylon, drehbar gelagert; durchgehende M4 Schraube, unsichtbar befestigt.
8 mm exzentrisch gebohrter Hohlstift.

Der Drücker wird seitlich mit Hilfe einer Madenschraube befestigt, diese ist sichtbar (auf dem Foto nicht dargestellt).

Montagevariante:
Flächenbündig (Karcher Frässchablone Z600D)
aufgesetzt

Türstärke: 40-50mm, abhängig von Montagevariante und Türausführung (gefälzt oder stumpf)

Bei flächenbündiger Montage muss die Restholzstärke mindestens 4 mm betragen.

Wir empfehlen dringend die Ausfräsungen für die flächenbündige Montage von einem Fachmann vornehmen zu lassen.
Wir übernehmen keine Gewährleistung für fehlerhafte oder mangelhafte Ausfräsungen bzw. (Mass-)Angaben auf unserer Homepage.

Farbe: Edelstahl

Maße:
Griffdurchmesser: 15 x 19 mm
Grifflänge: 135 mm
Rosette: 55 x 3 mm

Ausführung:  8/72 mm Buntbart-Garnitur BB

Prüfzertifikat: bitte hier klicken

Weitere Abbildungen:
-technische Zeichnung
-Knopf der Wechselgarnitur WE (seitliche Ansicht)
